WSA-2336

Станция оповещения настенная WSA-2336 со встроенным усилителем 360 Вт 30 В на 6 линий предназначена для построения системы оповещения и управления эвакуацией 3, 4 и 5 типа, трансляции звуковых программ местного вещания. Станция обладает всеми функциями необходимыми для построения системы оповещения 3 типа на 6 линий и не требует дополнительных устройств; для создания системы 4 и 5 типа необходимо подключить коммутатор световых указателей. Имеется возможность увеличения мощности и количества линий системы при подключении модулей расширения WEM. Является полным функциональным аналогом с улучшенными характеристиками настенной станции оповещения СПО-0230Н.

360 Вт Усилитель класса D

30 В Выходное напряжение

6 линий Коммутация из короба

45 мм Глубина корпуса

Исполнение: Слоновая костьЧёрный

Скачать инструкцию Получить расчёт

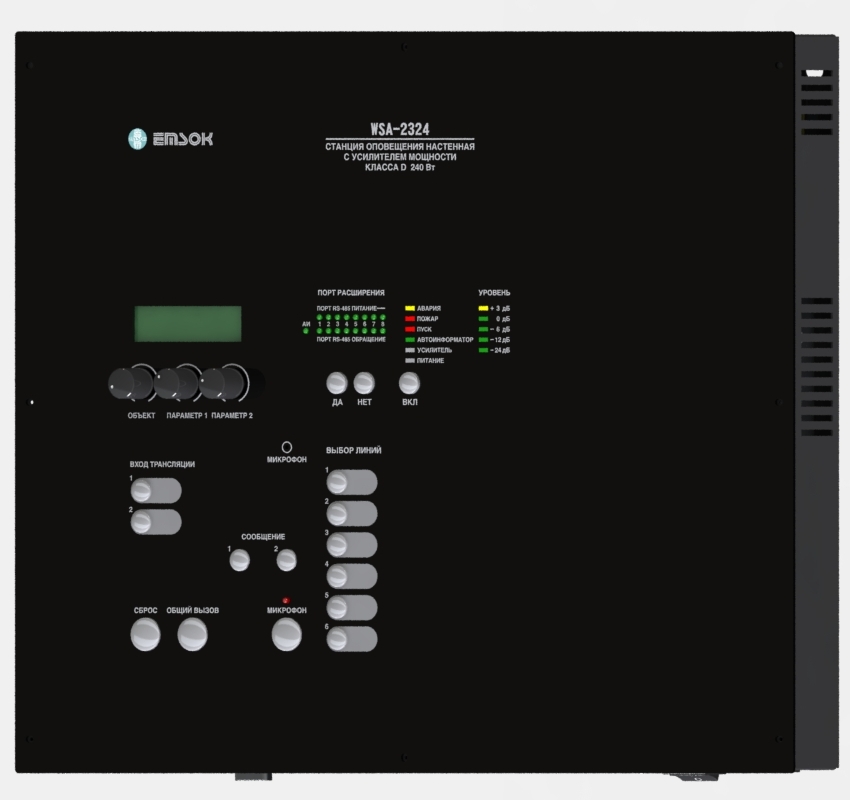

Лицевая панель · Слоновая кость

Фото

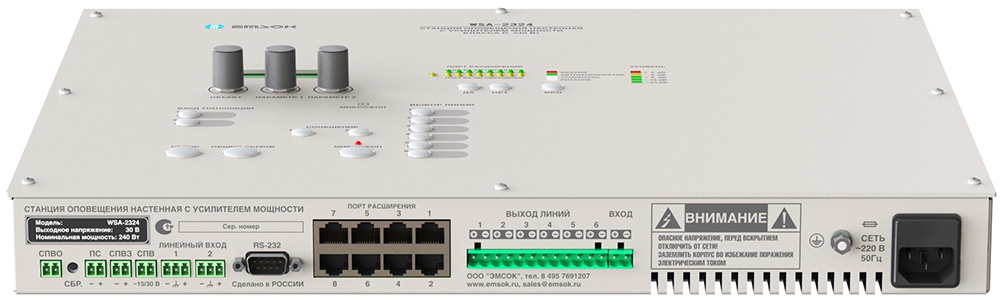

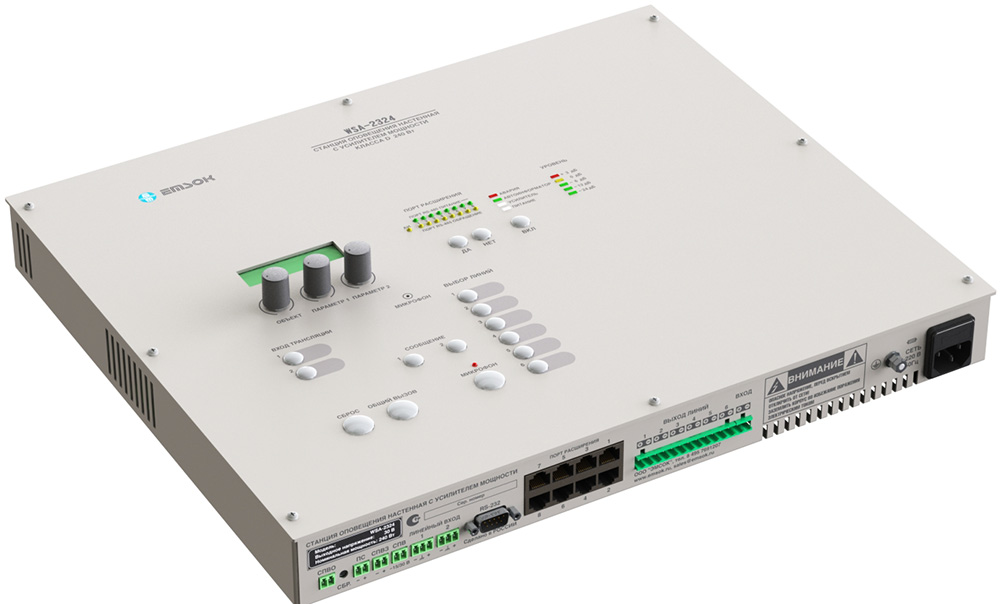

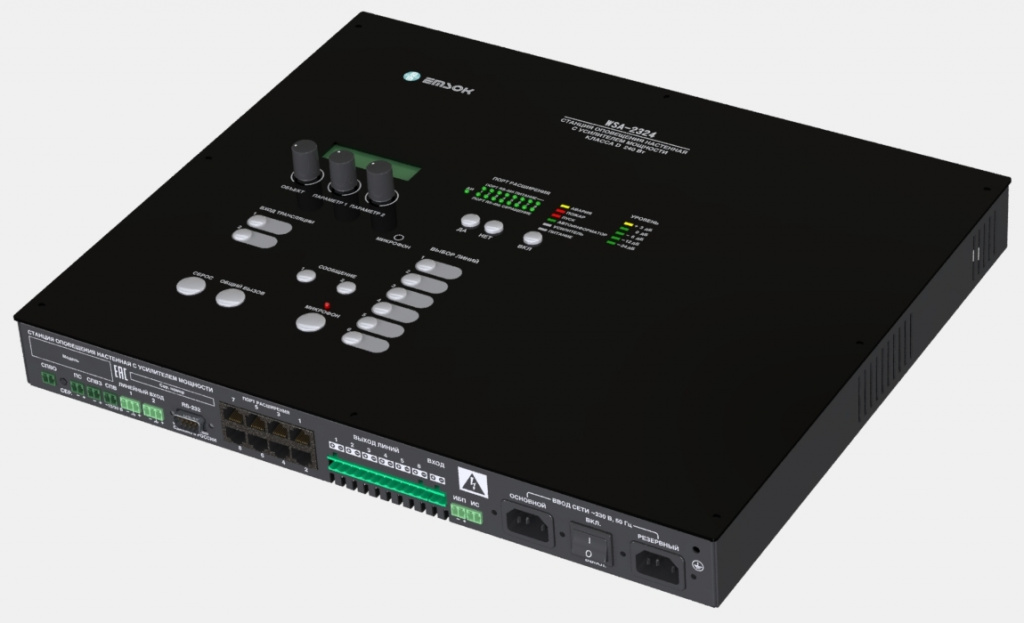

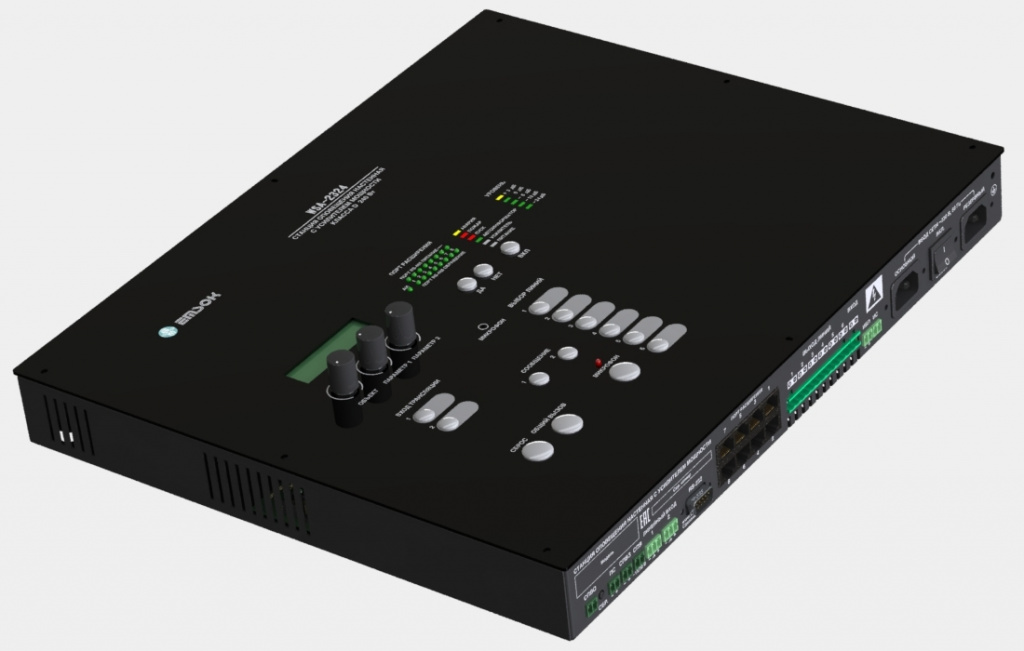

Внешний вид и подключение

Описание

Возможности WSA-2336

Настенное решение без стойки

Станция оповещения не требует аппаратной стойки, крепится к стене и при подключении модулей расширения WEM очень удобна для организации оповещения на объектах, где требуется распределённая система или на объектах, состоящих из нескольких зданий.

Самодостаточный блок управления

Станция оповещения является самодостаточным устройством со встроенным микрофоном и пультом управления, расположенным на лицевой панели. Имеется встроенный усилитель мощности класса «D», коммутатор линий, процессор, обеспечивающий взаимодействие блоков и контроль линий.

Автоинформатор и память

Обладая встроенной памятью, позволяет записывать, хранить и воспроизводить сигналы оповещения и музыкальные программы в формате MP3, PCM длительностью до 1 часа.

Контроль линий громкоговорителей

Станция собирает информацию о состоянии всех подключённых устройств и, в случае неисправности, выводит информацию на дисплей, производит контроль линий громкоговорителей через интервал времени, заданный пользователем. При пуско-наладке производится измерение импеданса заведомо исправных линий и запись значений в память; контроль линий осуществляется сравнением значения импеданса, записанного в память прибора, с импедансом этой линии в момент измерения. При отклонении импеданса от заранее записанного в память прибор выдаёт сигнал неисправности линии и выводит на дисплей причину неисправности: обрыв линии, отключение одного или нескольких громкоговорителей, перегрузка, короткое замыкание или утечка на землю. В случае короткого замыкания или утечки на землю прибор блокирует неисправную линию, не позволяя коммутатору подключить её к выходу усилителя; заблокированная линия проверяется непрерывно до момента устранения неисправности, после устранения функции восстанавливаются.

Реакция на сигналы управления

При поступлении сигнала управления от пожарной сигнализации, ГО ЧС, пульта оператора или по заданному расписанию усилитель мощности выходит из дежурного режима. При поступлении сигнала от пожарной сигнализации происходит автоматическое включение сигнала оповещения. При поступлении сигнала от ГО ЧС или пульта оператора система включается и готова к передаче поступающей информации.

Порты и интеграция

Станция имеет 8 портов для подключения приборов системы: дополнительный пульт управления, модуль расширения, вызывные панели, блок сопряжения с пожарной сигнализацией, коммутатор световых указателей. Передача цифровой информации осуществляется по интерфейсу RS-485.

Входы вещания

Станция имеет два симметричных линейных входа для подключения дополнительных источников сигнала (тюнер, CD или MP3) и один вход проводного вещания 15/30 В для подключения к сети проводного вещания «СПВ». При подключении БРУСР-М, БЦЗ и аналогичного оборудования используется вход «СПВО» и «СПВЗ» для приёма сигнала на включение системы и передачи сигнала о включении (квитирование), а для передачи речевого сигнала — вход «СПВ».

Системы 4 и 5 типа

Для обеспечения создания систем 4 и 5 типов имеется возможность включать речевые оповещатели и световые указатели по алгоритму, заданному проектировщиком. Алгоритмы и приоритеты легко программируются с помощью интуитивно понятного программного обеспечения, которое входит в комплект поставки.

Обратная связь

Обратная связь с зонами оповещения обеспечивается при подключении пультов серии CPF и вызывных панелей к станции; дополнительное оборудование для организации обратной связи не требуется. Каждое устройство имеет свой адрес, который задаётся при помощи микропереключателей, расположенных на каждом приборе. Наличие адреса у каждой панели позволяет оператору на дисплее пульта управления видеть, с какой панели производится вызов; для удобства каждой панели можно присвоить индивидуальное название (например: «2 этаж лестница»). Станция позволяет подключать один шлейф вызывных панелей, в котором допускается не более 31 панели; используется кабель UTP не ниже 3 категории, длина для нормальной работы не должна превышать 1000 м. В системе может быть только один пульт управления с функцией обратной связи CPF; при необходимости могут быть подключены дополнительные пульты управления серии CPW.

Настройка и диагностика

Настройка, конфигурирование и диагностика состояния системы оповещения осуществляется как с помощью органов управления и индикации, расположенных на передней панели, так и с помощью ПК, подключённого по интерфейсу RS-232; в случае отсутствия на компьютере порта RS-232 используется переходник USB-RS-232.

Местное вещание и школьные звонки

Наличие часов реального времени, которые автоматически синхронизируются от сети проводного вещания, позволяет использовать систему для подачи школьных звонков — время начала и конца уроков легко программируется. Станция обеспечивает местное вещание до 2 независимых программ. Оповещение может выполняться на фоне программ местного вещания.

Режимы оповещения

Оперативный — с микрофона пульта, вызов заранее записанных сообщений или управление местным вещанием
По расписанию — вызов сообщений из памяти
Через заданный интервал времени — вызов сообщений из памяти
По команде от пожарной сигнализации — вызов сообщений из памяти
По команде ГО ЧС — включение входа СПВ для приёма речевой информации

Характеристики

Технические параметры

Система и расширение

Количество линий оповещения	6 (с возможностью расширения до 64)
Количество направлений пожарного оповещения	64
Количество состояний пожарного оповещения	64
Количество портов расширения	8
Количество выходов на усилители	2
Количество внешних коммутаторов и модулей расширения	16
Количество внешних пультов	3
Максимальное количество вызывных панелей	31
Количество приоритетов	100
Максимальное количество сообщений таймера	32
Максимальное количество сообщений автоинформатора	32
Количество расписаний	4
Количество событий в одном расписании	42

Автоинформатор и аудио

Объём памяти автоинформатора, Мб	32
Количество каналов автоинформатора	2
Количество записываемых сообщений	32
Формат звуковых фрагментов автоинформатора	PCM (8 или 22 кГц, 8 бит, знаковый); MP3 (8; 11,03; 16; 22,05; 32; 44,1; 48 кГц, поток до 192 кбит/с)
Количество линейных входов	2
Тип линейного входа	симметричный
Формат передачи звука	аналоговый, симметричный, 1,5 В
Тип выхода линий коммутатора	симметричный
Диапазон воспроизводимых частот, Гц	20…20000
Коэффициент гармоник, не более, %	0,1

Усилитель и линии

Номинальное выходное напряжение линий, В	30
Номинальная выходная мощность, Вт	360
Максимальная мощность одной линии, Вт	240
Потребляемая мощность при полной нагрузке, Вт	470

Контроль линий

Контролируемые параметры линии	импеданс, утечка на землю
Частота измерительного сигнала блока контроля, кГц	20
Напряжение срабатывания защиты блока контроля, В	5 ± 20%

Питание и корпус

Напряжение питающей сети, В	220 ± 20%
Род тока питающей сети	переменный
Частота напряжения питающей сети, Гц	50
Габаритные размеры, мм	430 × 355 × 45
Масса, не более, кг	6,2
Цвет	Слоновая кость / Чёрный
